Η τεχνολογία οδηγεί το μέλλον, ανάπτυξη Drive καινοτομίας
| Τόπος καταγωγής: | ΣΟ |
|---|---|
| Μάρκα: | QHMAG |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Qemp-QMCH |
| Ποσότητα παραγγελίας min: | MOQ 1 σύνολο |
| Τιμή: | USD $1,000~$10,000 |
| Συσκευασία λεπτομέρειες: | Υποστήριγμα και ξύλινη περίπτωση |
| Χρόνος παράδοσης: | 15-45 ημέρες, εξαρτώνται από το σχέδιο |
| Όροι πληρωμής: | L/C, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 15 σύνολα το μήνα |
| Εφαρμογή: | Punching μηχανή | Ανοίγοντας κτύπημα: | 180mm |
|---|---|---|---|
| Ποσοστό εγχύσεων: | 0-220rpm | Διάσταση (L*W*H): | Προσαρμοσμένος, βασισμένος στις συνθήκες εργασίας |
| Ποιοτική εγγύηση: | 1 έτος | Πιστοποίηση: | CE, ISO9001 |
| Τάση: | 220V/240V/360V/440V | Υλικό: | Ηλεκτρο μόνιμος μαγνήτης |
| Βάρος εγχύσεων: | 300g/s ~ 1500g/s | ||
| Υψηλό φως: | 100rpm γρήγορο σύστημα αλλαγής φορμών,Ηλεκτρο γρήγορο σύστημα αλλαγής φορμών,220V ηλεκτρο μόνιμο μαγνητικό πιάτο |
||

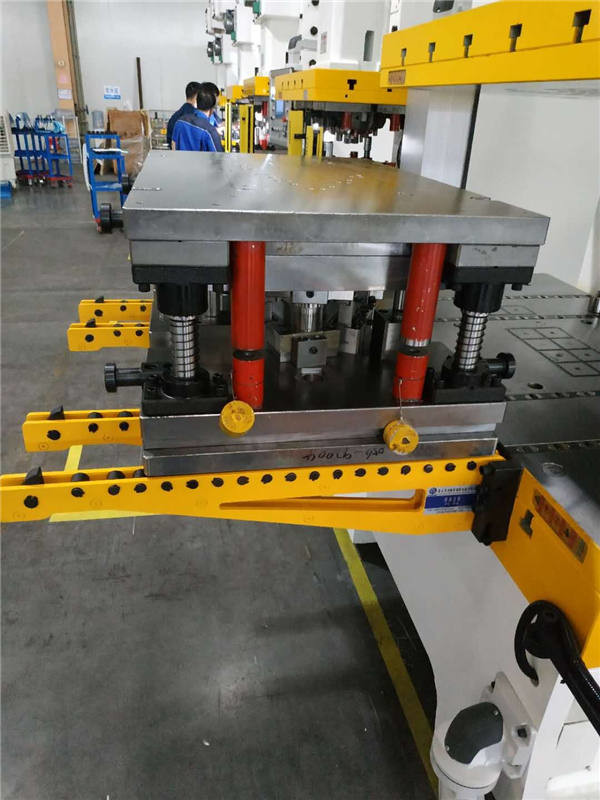

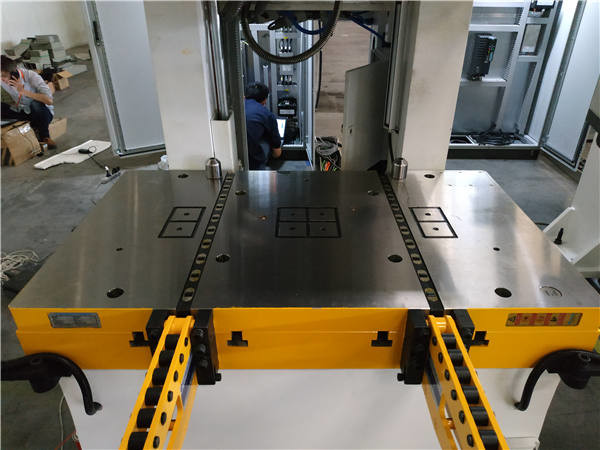

Ηλεκτρο μόνιμο μαγνητικό πιάτο για Punching το γρήγορο σύστημα αλλαγής φορμών μηχανών
Πλεονεκτήματα του μαγνητικού συστήματος στερέωσης
1. Εύκολη εγκατάσταση
Δεν απαιτεί οποιεσδήποτε αλλαγές στη φόρμα, καμία ανάγκη να αλλαχτεί η εμφάνιση και οι δομές, καμία διάτρηση ανάγκης, ακριβώς αποτύπωση το μαγνητικό πιάτο από τα μπουλόνια στην οπίσθια περασμένη κλωστή επιτροπή τρύπα ή τ-αυλάκωση της μηχανής σχηματοποίησης εγχύσεων.
2. Υψηλή ασφάλεια
Η μαγνητική γρήγορη αλλαγή φορμών ελέγχεται από το ηλεκτροσταθερό σύστημα μαγνητών που είναι ένας ηλεκτρικός σφυγμός ενεργοποιεί το σύστημα σε ένα δευτερόλεπτο (μαγνήτιση): η φόρμα η φυσική δύναμη των μόνιμων μαγνητών. Η δύναμη στερέωσης παραμένει σταθερή ακόμη και ελλείψει μιας παροχής ηλεκτρικού ρεύματος, είναι ακόμα ισχυρή και συνεχώς μαγνητική δύναμη συντηρήσεων όταν δύναμη μακριά και δεν εξαφανίζεται ή απώλεια από τους παράγοντες χρόνου και θερμοκρασίας.
3. igh αποδοτικότητα
Το μαγνητικό γρήγορο σύστημα στερέωσης φορμών χρήσης μπορεί πολύ να βελτιώσει την αποδοτικότητα αλλαγής φορμών, μειώνει δραστικά τους χρόνους μεταστροφής φορμών (μέχρι 90%) έναντι μιας συμβατικής διαδικασίας. QMCS εγγυάται μια ομοιόμορφη στερέωση φορμών, η οποία κρατιέται χρησιμοποιώντας ολόκληρη την επιφάνεια επαφών. Η στερέωση της φόρμας με την ομοιομορφία επιτρέπει τα μέρη καλής ποιότητας ακόμη και με τις πρώτες φόρμες. Τα δύο μισά φορμών ευθυγραμμίζονται τέλεια: η τριβή ελαχιστοποιείται, συντηρώντας την ένδυση των φορμών και της μηχανής. Γενικά η αλλαγή φορμών και η φόρμα που στερεώνουν μόνο την ανάγκη 3 λεπτά, μεγάλη αλλαγή φορμών χρειάζονται μόνο 10 λεπτά.
4. Εκτός από το διάστημα
Το πάχος του μαγνητικού πιάτου είναι περίπου 3750mm, το διάστημα είναι μικρό. Το μαγνητικό γρήγορο σύστημα στερέωσης φορμών δεν χρησιμοποιεί τις πλάκες στερέωσης και άλλα πνευματικά και υδραυλικά συστατικά, εκτός από περισσότερο διάστημα και κάνει όλες τις περιφερειακές μονάδες της φόρμας στη μηχανή σχηματοποίησης εγχύσεων είναι εύκολο για τη συντήρηση και τη λειτουργία.
5. Εύκολη λειτουργία
Το μαγνητικό γρήγορο σύστημα στερέωσης φορμών στερεώνει τις φόρμες οποιωνδήποτε μορφής και μεγέθους με τη δύναμη. Ένας ενιαίος χειριστής εύκολα και ακίνδυνα εκτελεί τη λειτουργία, χωρίς εργασία μέσα στη μηχανή.
6) Οικονομικός και πρακτικός
Το μαγνητικό μετασχηματιστές σύστημα φορμών χρήσης σημαίνει το κόστος της συντήρησης και τη διαχείριση των υποστηριγμάτων, αναλώσιμα, σύνδεσμοι. Η ηλεκτρική ενέργεια χρησιμοποιείται μόνο για να καθορίσει και να απελευθερώσει τη στερέωση, μόλις κρατηθεί ακίνδυνα η φόρμα στη σωστή θέση, δεν θα πρέπει πλέον να χρησιμοποιήσει την ηλεκτρική ενέργεια. Η μαγνητική θερμοκρασία εφαρμογής τσοκ μπορεί μέγιστο μέχρι 150°C, βάρος μηχανών επάνω από 60 τόνους σε 5000 τόνους.
Μαγνητική τεχνική παράμετρος πιάτων
| Στοιχείο | Τυποποιημένο μαγνητικό πιάτο | Μαγνητικό πιάτο Celluar | Μαγνητικό πιάτο πλήρης-χάλυβα | ||||
| Μέγεθος Πολωνού | 50*50mm | 70*70mm | 80*80mm | Hexagon 70mm | 50*50mm | Hexagon 70mm | |
| Μαγνητική περιοχή μονάδων δύναμης | 16kgf/cm ² | 16kgf/cm ² | 16kgf/cm ² | 15kgf/cm ² | 15kgf/cm ² | 15kgf/cm ² | |
| Μαγνητική δύναμη ανά Πολωνούς | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| Μαγνητικό πάχος πιάτων | 35, 45mm | 50mm | 52mm | 37mm | 37, 47mm | 48mm | |
| Βάθος διείσδυσης μαγνητικής ροής | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| Τρύπα συστημάτων εκτίναξης | Πρότυπα | Πρότυπα | Πρότυπα | Πρότυπα | Πρότυπα | Πρότυπα | |
| Σύστημα ελέγχου | Κύριο γραφείο Contorl | C4 | C4/ C8 | C8 | C4/ C8 | C4/ C8 | C4/ C8 |
| Μακρινός ελεγκτής | Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
Qrc-α Qrc-εναλλασσόμενο ρεύμα |
|
| Μέγιστη θερμοκρασία εργασίας | 120℃, 150℃ | ||||||
| Τυποποιημένη τάση | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 220V~480V, 50/60HZ | ||||||
| Αισθητήρας εγγύτητας | ≤5000KN | 1pc | 1pc | - | 1pc | 1pc | 1pc |
| >5000KN | - | 2pc | 2pc | 2pc | 2pc | 2pc | |
| Απόσταση αντίληψης | 0.2mm | ||||||
| Αισθητήρας θερμοκρασίας | Πρότυπα, θερμοκρασία ανίχνευσης από 60 έως 200 βαθμούς | ||||||
| Αισθητήρας εξάρθρωσης | Πρότυπα, ακρίβεια 0.1mm ανίχνευσης | ||||||
| Μαγνητικός αισθητήρας κορεσμού | Τα πρότυπα, ανιχνεύουν εάν το ηλεκτρικό ρεύμα είναι διαποτισμένο | ||||||
| Αισθητήρας μαγνητικής ροής | Προαιρετικός, ανιχνεύστε τις αλλαγές στη μαγνητική ροή | ||||||
| Μέτρηση δύναμης | Προαιρετικός, ανιχνεύστε τη δύναμη της μαγνητικής δύναμης | ||||||
| Υλικό σφραγίδων επιφάνειας και για την δύο πλευρά του μαγνητικού πιάτου | Υλικό επιφάνειας της μπροστινής πλευράς | Ρητίνη | Ρητίνη | Ρητίνη | Μέταλλο | Μέταλλο | Μέταλλο |
| Υλικό επιφάνειας της πίσω πλευράς | Μέταλλο | Μέταλλο | Μέταλλο | Μέταλλο | Μέταλλο | Μέταλλο | |
| Πληροφορία πελάτη | ||||||
| Όνομα επιχείρησης | Διεύθυνση επιχείρησης | |||||
| Πρόσωπο επαφών | Ηλεκτρονικό ταχυδρομείο | |||||
| Τηλέφωνο | Fax | |||||
| Πληροφορίες μηχανών σχηματοποίησης εγχύσεων | ||||||
| IMM Brand&Model | ||||||
| Ανοίγοντας δύναμη | kN |
|
||||
| Δύναμη στερέωσης | kN | |||||
| Δύναμη ακροφυσίων | kN | |||||
| Δύναμη συστημάτων εκτίναξης | kN | |||||
| Ικανότητα φορμών | χιλ. | |||||
| Ανώτατη θερμοκρασία της φόρμας | ℃ | |||||
| Εσωκλείστε το πίσω σχέδιο πιάτων | ||||||
| Πληροφορίες φορμών | ||||||
| Παράμετρος φορμών | Μήκος (χιλ.) | Πλάτος (χιλ.) | Ύψος (χιλ.) | |||
| Μέγιστο μέγεθος της φόρμας | χιλ. | χιλ. | χιλ. | |||
| Ελάχιστο μέγεθος της φόρμας | χιλ. | χιλ. | χιλ. | |||
| Το ανώτατο βάρος της φόρμας | κλ | Το ελάχιστο βάρος της φόρμας | κλ | |||
| Διάμετρος του κεντραρίσματος δαχτυλιδιού φορμών | χιλ. | Back-plate φορμών υλικό | ||||
| Φόρμα με τον πίνακα μόνωσης | ΝΑΙ Αριθ. |
Φόρμα με την αυτόματη demoulding δομή νημάτων | ΝΑΙ ΑΡΙΘ. | |||
